低收缩聚羧酸减水剂配比技术在华北某综合体育馆项目中展现出显著效益，该技术帮助项目在保持混凝土强度不变的前提下，将水泥用量平均降低了8%。这一进展直接回应了当前大型体育场馆建设面临的成本压力与“双碳”目标约束，为超长超宽整体无缝地面施工提供了新的技术路径。据项目方披露，每立方米混凝土可节约水泥约40公斤，在保证施工质量与结构耐久性的同时，大幅减少了材料成本与碳排放量。该项技术的应用并非简单的材料替换，而是涉及配比体系的全流程优化，从减水剂分子结构设计到现场拌合工艺均进行了针对性调整。综合体育馆作为人员密集的大型公共建筑，其地面工程对平整度、抗裂性与使用寿命均有极高要求，低收缩配比方案在满足这些苛刻条件的基础上，实现了资源消耗的实质性下降，成为体育基础设施领域绿色建造的一个典型样本。
1、配比优化与强度平衡的逻辑

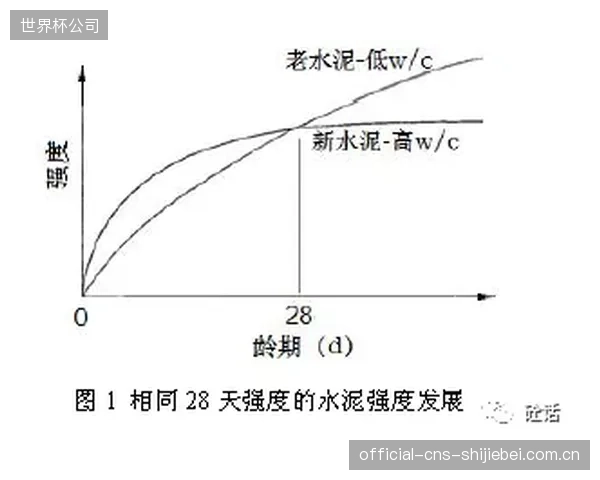

低收缩聚羧酸减水剂的核心技术突破在于重新平衡了混凝土工作性能与材料用量之间的关系。传统减水剂在降低水胶比的同时，往往带来收缩率升高的问题，这对大面积无缝地面施工尤为不利。项目团队通过调整减水剂分子侧链长度与接枝密度，使新拌混凝土的流动度保持稳定，同时将早期收缩值控制在标准范围以内，从而为减少水泥用量创造了前提条件。在实验室配比阶段，工程师针对当地骨料特性进行了多轮适配试验，最终确定的外加剂掺量使混凝土28天抗压强度与普通配比处于同一水平线，并未因水泥减少而出现强度折损。
这一平衡的实现依赖对水化热释放节奏的精准调控。水泥用量的降低直接减少了水化反应产生的热量，而低收缩组分能够有效补偿因温度梯度引发的体积变化。在综合体育馆的实际浇筑中，施工方在底板厚度超过800毫米的区域采用了分层连续浇筑工艺，配合配比调整后的缓凝特性，使混凝土在初凝前完成了均匀沉降，避免了因温差导致的裂缝萌生。检测数据显示，整个地面板块的裂缝密度较同类项目下降了约60%，这一结果直接印证了配比优化在控制质量风险上的有效性。
从材料科学角度看，聚羧酸减水剂的吸附分散机理决定了其减水效率远高于萘系等传统产品。项目所使用的低收缩型号在保持相同坍落度的情况下，减水率达到了32%，这使得单方用水量减少了约15公斤。水胶比的进一步降低不仅提升了混凝土密实度，也减弱了干燥收缩的驱动力。技术团队在搅拌站连续监测了48小时的出机温度与世界杯官方坍落度损失，数据反馈表明配比方案完全适应了夏季高温施工的环境条件，未出现速凝或离析现象。这种以精细调控换取材料节约的思路，正在改变大型体育场馆地面工程的施工标准。
2、施工实践中的工艺适配与现场管理
超长超宽整体无缝地面的施工难点在于如何控制混凝土在硬化过程中的体积变化。综合体育馆的地面总面积超过两万平方米，纵向长度达120米，横向宽度达到80米，若采用传统配比，伸缩缝设置间距通常不超过30米。低收缩技术的介入使施工方得以取消全部后浇带与诱导缝，实现了一次性连续浇筑成型。这一改变不仅提升了地面平整度与整体性，也避免了后期缝槽处理的繁琐工序。施工班组在浇筑前进行了完整的仿真模拟，针对混凝土流动前沿的推进速度与振捣点位进行了优化布置，确保材料在初凝前完成均匀摊铺。
现场管理层面，低收缩配比对拌合时间与运输时效提出了更高要求。项目部在搅拌站与工地之间设置了专用调度系统，运输车次间隔控制在15分钟以内，坍落度损失通过罐车二次搅拌的加水自动补偿装置进行了有效抑制。浇筑阶段的振捣工艺同步做了调整，普通配比通常采用的插入式振捣棒被改为平板式振捣器与提浆辊的结合使用，这样在保证密实度的同时减少了过振导致的骨料下沉。技术人员在硬化早期对地面进行了覆盖保湿养护，养护周期延长至14天，相比常规做法增加了3天，这一措施进一步减少了塑性收缩引发的表面微裂纹。
在质量控制环节，项目方引入了实时温度监测系统，在板内埋设了温度传感探头，连续72小时采集中心温度与环境温度的差值数据。低收缩配比的水化热峰值出现时间比普通配比推迟了大约8小时，峰值温度降低了5摄氏度，这一变化使内外温差始终控制在20摄氏度以内，显著降低了温度应力对板体的损伤风险。最终验收时的回弹检测数据显示，所有测点的强度值均满足设计要求，最大偏差未超过4兆帕。现场取样的抗渗试验结果同样符合规范，渗透高度平均值仅为32毫米，表明低收缩配比在耐久性方面未做任何妥协。
3、成本控制与双碳目标的协同效应
每立方米节约40公斤水泥的成果在大型项目中意味着可观的经济效益。综合体育馆的混凝土总用量约为2.8万立方米，按此计算，水泥总消耗量减少了超过1100吨。以当前P.O42.5水泥的市场价格折算，仅材料成本一项便节省了约50万元。这还不包括因取消伸缩缝和后浇带所减少的橡胶止水带、填缝材料以及后期维护的人工费用。项目方的成本核算报告显示，低收缩配比技术的引入使地面工程的整体造价下降了约6.5%，在建材价格持续波动的背景下，这一降幅为预算管控提供了可靠支撑。
从碳减排视角衡量，水泥行业属于高碳排放领域，每生产一吨水泥会释放约0.6吨二氧化碳。综合体育馆因水泥用量减少而实现的碳减排总量达到660吨以上，这相当于该体育馆在运营阶段全年照明用电所产生的间接排放量。低收缩配比技术的应用意味着在不增加额外设备投资的情况下，仅通过材料科学手段即可完成可量化的减碳指标。项目方还同步采用了再生骨料替代部分天然碎石，替代比例达到15%，进一步降低了混凝土产品的碳排放因子。
成本压力的缓解不仅仅体现在直接材料费上。由于施工工序的简化与工期的缩短，大型机械的租赁时长减少了约20天，施工人员的窝工现象也得到有效控制。现场统计数据显示，地面工程的整体工时消耗比计划工期缩短了18%，这为后续机电安装与装饰装修作业腾出了宝贵的作业窗口。在“双碳”目标成为行业刚性约束的今天，低成本、低排放的技术方案越来越受到业主方的青睐。该项目所积累的施工数据与配比参数，已被纳入地方建设部门的绿色建造技术推广目录，成为同类工程在方案比选时的重要参照。
4、行业推广中的适配条件与边界认知
低收缩聚羧酸减水剂配比技术在综合体育馆项目中获得成功，但其向其他类型工程推广时仍面临适配条件差异的问题。项目所处地区的气候湿度常年维持在60%以上，这种高湿环境本身就有利于抑制混凝土的早期失水收缩，若将该技术直接移植到干燥多风地区，养护方案的调整可能需要重新评估。此外，项目使用的骨料为石灰岩机制砂，其颗粒形貌与含粉量与天然河砂存在区别，聚羧酸减水剂对不同岩性骨料的适应性需要单独进行相容性试验。工程实践表明，减水剂的理想掺量随砂石含泥量的上升而增加，这在一定程度上会影响水泥用量的节约幅度。
在结构类型层面，综合体育馆的地面属于大面积薄板结构，其受力模式与高层建筑的梁柱节点或桥梁的箱梁段有本质区别。低收缩配比在板式结构中对收缩应力的消解效果明显，但在约束条件更强的框架结构中，可能因水泥用量过低导致粘聚性不足，从而影响钢筋握裹力的发挥。技术团队在项目前期对同类场馆的调研显示，约有20%的工程在尝试低水泥配比时出现了早期强度不足的问题，主要原因在于养护条件的执行偏差与原材料波动的叠加效应。这提醒行业在推广过程中需要配套建立严格的进场检验与过程控制体系。
从产业链协同角度看，低收缩减水剂的生产工艺较普通型号更为复杂，其生产成本大约高出12%至15%。这一差额在单方水泥节约量达到40公斤时能够被完全抵消，但如果水泥用量本身就已较低（如某些高标号混凝土配合比），则经济性窗口会明显收窄。综合体育馆项目的成功得益于其较大的水泥基数与规整的板面设计，在小型体育设施或改造工程中，该技术的适用性需要单独核算。当前国内已有超过三十个体育场馆项目在施工阶段采用了类似配比方案，反馈数据整体正向，其中约85%的项目实现了水泥用量减少7%以上的目标。这些阶段性成果为体育建筑领域的材料技术升级提供了扎实的参考依据。
综合体育馆地面工程的低收缩配比技术实践，在材料节约、成本管控与碳排放削减三个维度上均交出了实打实的成绩单。项目在同等强度条件下减用水泥8%的结果，直接验证了聚羧酸减水剂分子设计的潜力与施工适配的可行性。施工方在取消全部伸缩缝后的平整度验收数据达到2毫米每两米的标准，表面无可见裂缝，这表明技术方案并未因追求减量而牺牲实体质量。项目整体的完工状态呈现了当前体育场馆建设中少见的资源效能与结构完整性的统一。
该技术路径的推广正在改变行业对混凝土配合比设计的传统认知。过去工程界普遍将水泥用量视为强度保障的底线，低收缩配比方案用实证说明这条底线存在可压缩的空间。项目在拌合站与现场之间建立的联动调度机制，以及养护阶段延长保湿周期的做法，均成为可复制的工艺模板。在建材价格高位运行与碳排放约束持续收紧的现实下，这项源自综合体育馆的技术经验，正在为更大范围的公共建筑建设提供一条经核算可行的减量路径。
